Cours 1 : Les Bases

Geotab : Approche pratique d'installation

Dans ce cours, vous apprendrez les trois règles fondamentales que les installateurs doivent appliquer pour assurer une installation bien faite.

Intro

Objectifs d'apprentissage

Objectif 01Mémoriser les trois Meilleures Pratiques essentielles.
Objectif 02Identifier les installations conformes à partir d'images.
Objectif 03Identifier les erreurs d'installation à partir d'images.

L'importance d'une installation conforme

Camion

Une installation conforme prévient les interférences, limite les pertes de données accéléromètre et augmente la réception GPS.

Les 3 meilleures pratiques d'installation

3 Pratiques

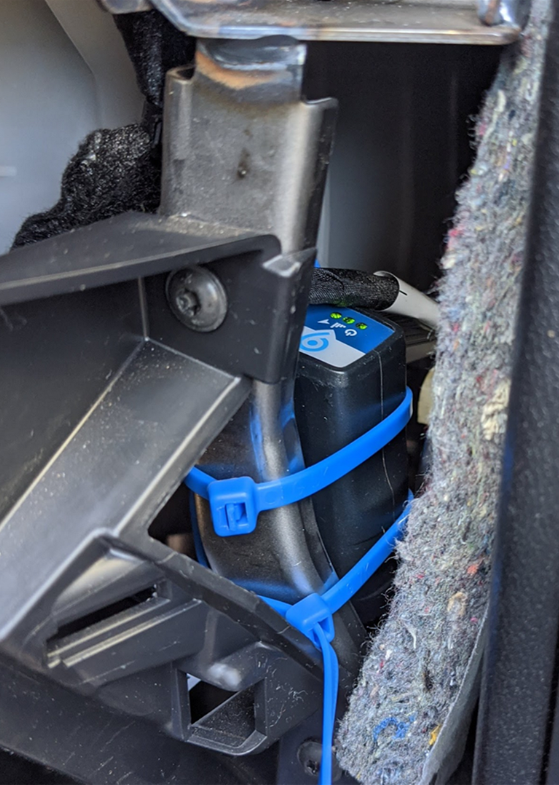

Trois règles d'or : Attaches multiples, Antenne GPS dégagée, Fixation solide.

Menu

Menu

Cliquez sur un sujet pour commencer :

01 Prévenir les connexions lousses
02 Orientation de l'antenne GPS

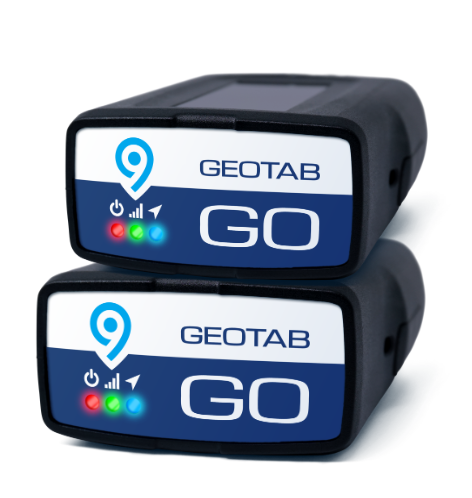

03 Montage d'un dispositif GO

01 - L'importance de prévenir les connexions lousses

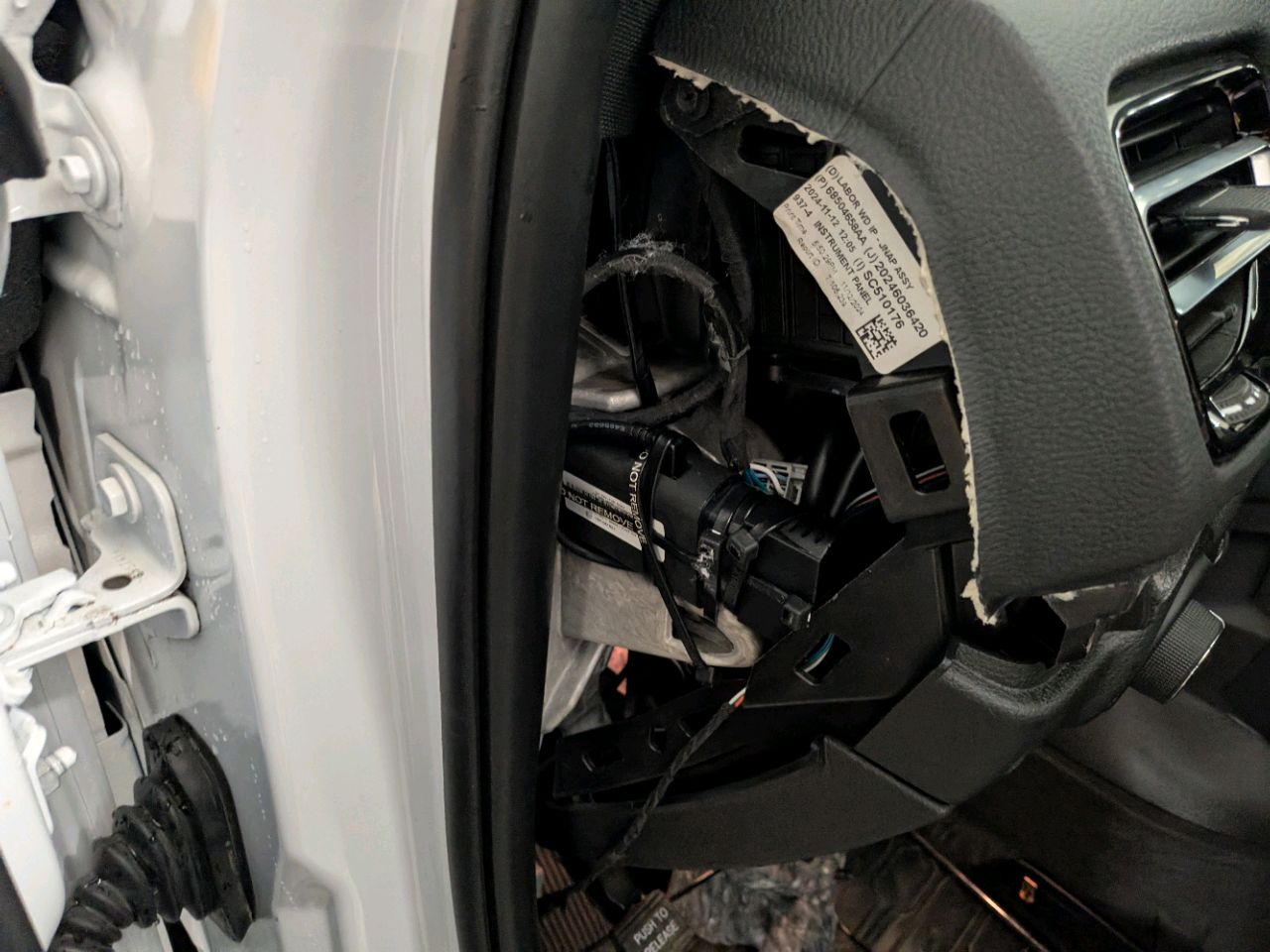

Danger

Les vibrations peuvent causer une connexion lousse, entraînant potentiellement une panne de l'ordinateur moteur.

01 - Ce qu'il faut surveiller

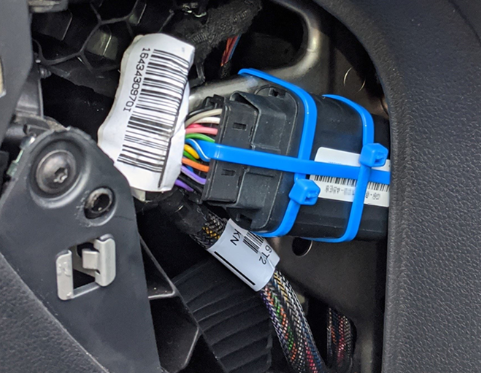

Assurez-vous que tout est bien emboîté et fixé avec des attaches (Attaches autobloquantes).

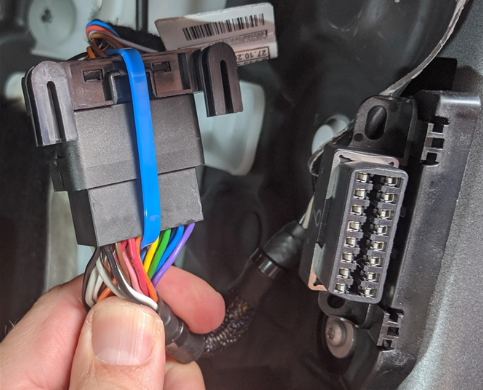

Checklist Photo

02 - Orientation de l'antenne GPS

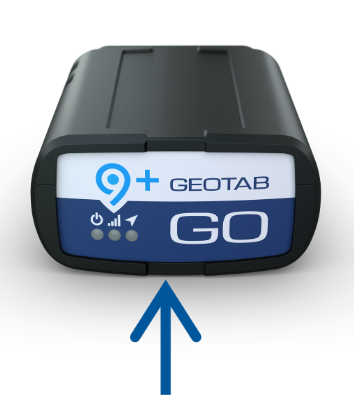

Antenne 1 Antenne 2 Antenne 3

GO9 : Antenne en bas. GO RUGGED : Antenne en haut. Assurez-vous de la bonne orientation.

02 - Ce qu'il faut surveiller

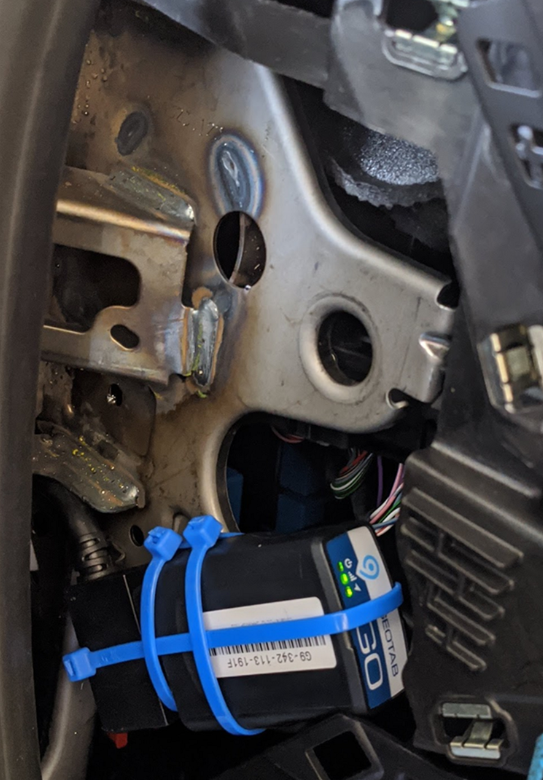

Surveiller GPS

Jamais contre du métal. Toujours en ligne de mire avec le ciel.

02 - Exemple d'installation conforme

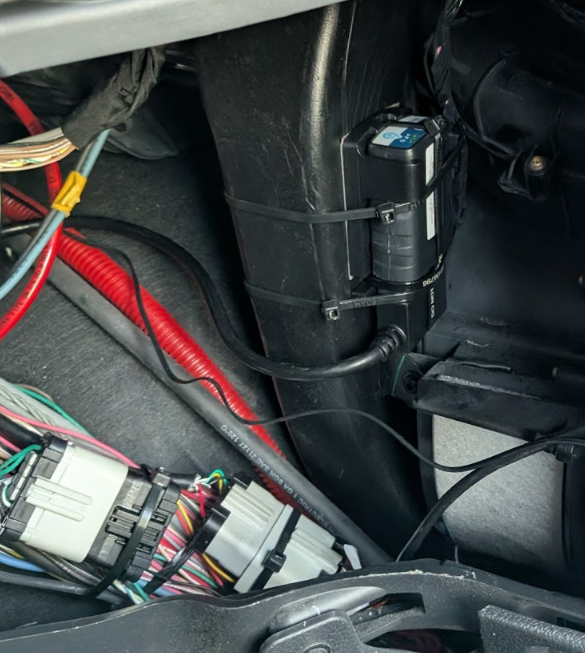

Installation OK

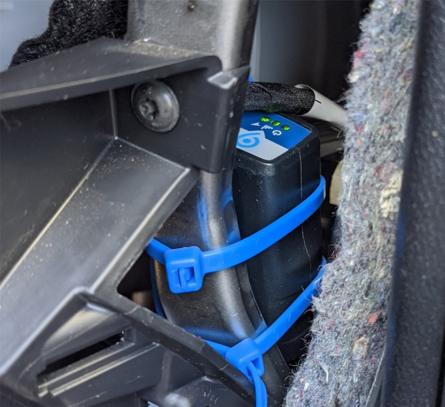

Dispositif bien fixé et orienté vers le ciel.

03 - L'importance d'une fixation solide

Fixation

Un dispositif mal fixé fausse les données d'accéléromètre.

03 - Ce qu'il faut surveiller

Fixation sur partie solide, au moins 2 attaches, aucun mouvement possible.

Liste Photo

03 - Considérer la longueur du faisceau en T

Longueur Faisceau

Astuce Bonus

Vous pouvez utiliser une extension (faisceau droit) si nécessaire.

⚠️ Point de vigilance : La longueur totale du faisceau ne doit pas dépasser 2 mètres.

Question 1/8

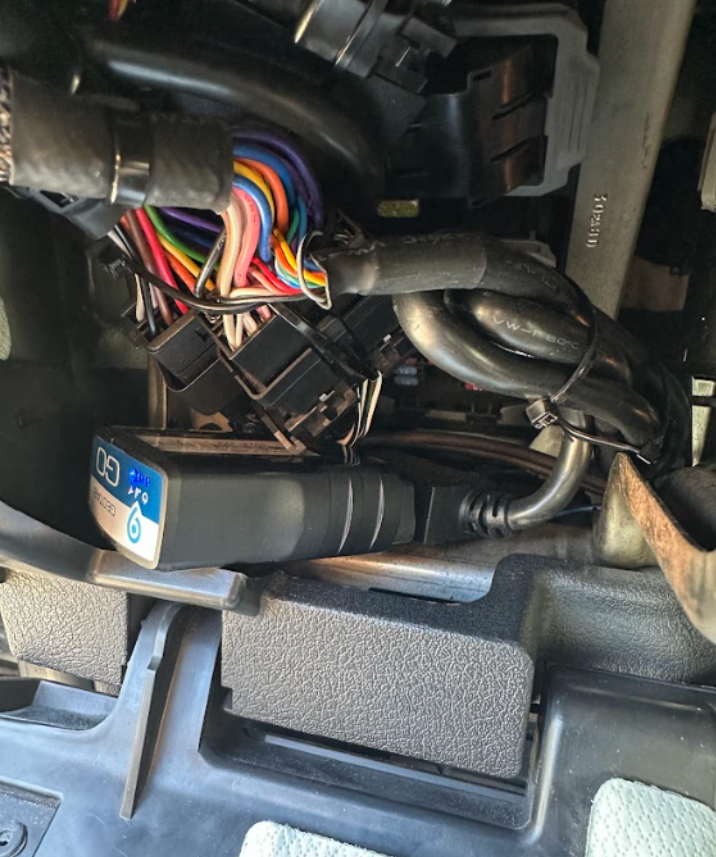

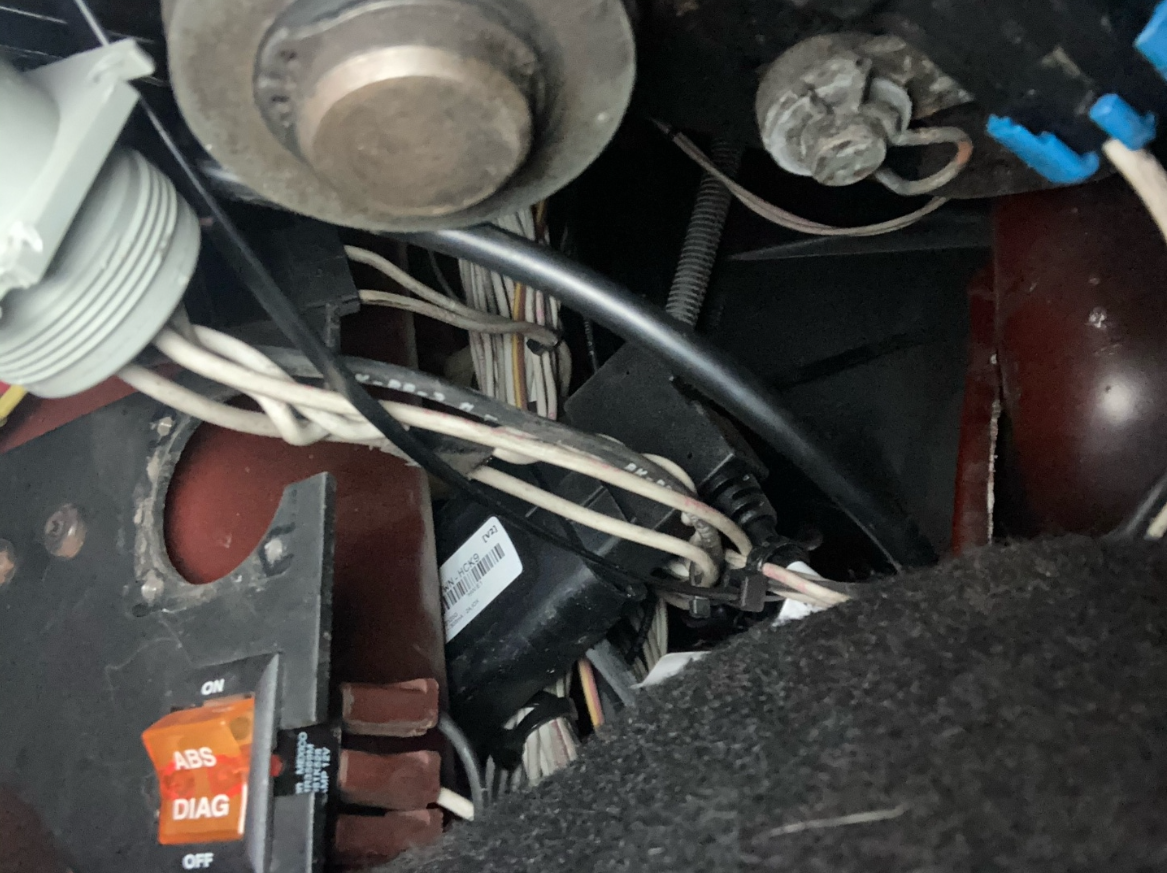

Examinez l'image et répondez :

1. Connecteurs sécurisés ?
2. Ligne de mire GPS ?
3. Fixation solide ?

Question 2/8

Examinez l'image et répondez :

1. Connecteurs sécurisés ?
2. Ligne de mire GPS ?
3. Fixation solide ?

Question 3/8

Examinez l'image et répondez :

1. Connecteurs sécurisés ?
2. Ligne de mire GPS ?
3. Fixation solide ?

Question 4/8

Examinez l'image et répondez :

1. Connecteurs sécurisés ?
2. Ligne de mire GPS ?
3. Fixation solide ?

Question 5/8

Examinez l'image et répondez :

1. Connecteurs sécurisés ?
2. Ligne de mire GPS ?
3. Fixation solide ?

Question 6/8

Examinez l'image et répondez :

1. Connecteurs sécurisés ?
2. Ligne de mire GPS ?
3. Fixation solide ?

Question 7/8

Examinez l'image et répondez :

1. Connecteurs sécurisés ?
2. Ligne de mire GPS ?
3. Fixation solide ?

Question 8/8

Examinez l'image et répondez :

1. Connecteurs sécurisés ?
2. Ligne de mire GPS ?
3. Fixation solide ?
100%

Félicitations !

Vous avez terminé le Cours 1.

Prenez le temps de relire les explications pour bien maîtriser les standards Geotab.
